磁-應接近式限位開關

 科菲牌KOFIFLOW系列磁感式閥門回信器(SLS-J90-2W/ALS-200D)采用無源電子開關元件干簧管為主要部件,灌封在密閉塑料殼內,采用二組二線制外引線.默認為常開型.作為一種利用磁場信號來控制的線路開關器件,可作為傳感器用在閥門上,通過感應閥門開、關狀態并轉換成電信號反饋給負載設備,可遠傳.該產品采用馬蹄形外觀設計,雙面電路板,俄羅斯進口鍍金腳型干簧管,安裝符合NAMUR標準,能安裝在常規型號氣動執行器上.

 科菲牌KOFIFLOW磁-應接近式限位開關標準技術參數:

1,磁性接近開關主要型號說明:

MAGNETIC S&D SWITCH SLS-J90-2W/ALS-200D  DOUBLE SENSOR

DC/AC5~240V 300mA 10W

可提供型號定制.

2,外殼體材質采用ABS塑料,內置透明型高硬度電子灌封膠,全灌滿型;

3,帶雙位置燈指示型,默認帶紅色發光二極管LED燈;

4,內置二組二線制常開型觸點(常開型干簧管);

5,采用4芯RVV4*護套電纜線,4色線清晰明辨;

6,工作電壓/電流/功率參數DC/AC5~240V 300mA 10W;

7,可在-20°C~+70°C環境內使用;

8,采用全灌封型,密封性能可達到IP67等級;

9,默認帶1m(約等于)引線,可定做不同長度電線;

10,可選帶航空插頭型ALS-200P4,4芯航空插頭;

 科菲牌KOFIFLOW磁-應接近式限位開關安裝說明:

1,默認配置清單可安裝在常規尺寸(尺寸符合30-80/H20mm)氣動執行器上;

2,氣動執行器頂部安裝尺寸30-80/H30mm型,需要單獨在配2塊厚度板,3塊卡塊;

3,氣動執行器頂部安裝尺寸30-130/H30mm型,需要單獨在配1個不銹鋼安裝支架,3塊卡塊;

具體安裝尺寸問題可直接咨詢客服.

 科菲牌KOFIFLOW磁-應接近式限位開關接線說明:

該磁性開關采用4芯電纜線,2位置型各2組,1組默認為紅線RED和藍線BLUE,2組默認為黃線YELLOW和黑線BLACK,按接線圖標記正負極接,接電時要加裝負載設備,不可2線直接對接電源.

 科菲牌KOFIFLOW磁-應接近式限位開關測試說明:

常規沒負載情況下測試:可用常規萬用表(電池電壓9V內),先打到二極管檔,2筆對接相應線序,磁感應帽對準相應組位置,如果磁性開關LED指示燈亮,說明產品即為好的.

常規有負載情況下測試:首先確定好負載設備完整否,然后按接線圖指示,接入負載設備,磁感應帽對準相應組位置,給信號,如果磁性開關LED指示燈亮,說明產品即為好的.

 科菲牌KOFIFLOW磁-應接近式限位開關(磁性開關關鍵字):

ALS-200D/SLS-J90-2W磁性接近式開關,磁性開關,常開型磁性開關,無源干接點型磁性開關,馬蹄形磁性接近開關,航空插頭型磁性開關,磁感應式接近開關.

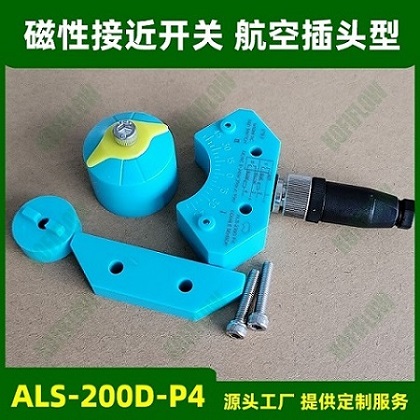

ALS-200D-P4磁性接近式開關 帶4芯航空插頭M12是浙江科菲流體控制有限公司的主要產品,我們的產品負責人是小韓,有需要的朋友請直接撥打我的電話0577-67361831,我們的地址是,期待與您的合作!
