新一代閥門氣動執行器

AT/SR/RT Pneumatic Valve Actuator

KFF科菲新型(AT/DA/RT/SR系列)閥門氣動執行器是將輸入的氣壓信號轉換成90度,再以扭轉矩形形式輸出的執行機構.該系列氣動執行器是一種外型小、性能高的的執行結構,分為雙氣控型和單氣控型兩種,與角行程型控制閥組合可用于調節和開關的場合,也可用于-回轉運動的場合.

KFF科菲新型(AT/DA/RT系列)雙作用閥門氣動執行器型號選配說明(供參考):

首先確定閥門啟、閉時所需要的扭矩,在正常使用條件下,推薦安全系數為15～20%.再根據閥門使用的流體介質增加安全值.對清潔、潤滑介質增加20%安全值;對水蒸氣或非潤滑液體介質增加25%安全值;非潤滑的漿料液體介質增加40%安全值;非潤滑的顆粒介質增加80%安全值.選擇雙氣控執行器時,根據上計算的扭矩值及使用氣源壓力查找雙氣控執行器的扭矩表,就可得到準確AT型號.

KFF科菲新型(SR系列)單作用(彈簧復位)氣動執行器型號選配說明(供參考):

選擇單氣控執行器時,根據上述計算的扭矩值及使用氣源壓力,在彈簧復位欄內查找終點時扭矩(此扭矩要大于上述計算的扭矩),就可得到準確的SR型號.例如:氣源壓力為,經上述計算需要控制一個扭矩為的閥門,首先按表查找彈簧復位終點相近扭矩,再向左查看執行器型號為SR160型(共裝10組彈簧).

說明:SR單氣控型輸出扭矩表中,彈簧復位"終點"扭矩即為關閉閥門的扭矩,彈簧復位"開始"扭矩即為打開閥門時的扭矩.相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩,氣源壓力終點扭矩即為打開閥門的扭矩.

KFF科菲新型閥門氣動執行器主要結構特點

1)、擠壓成型的鋁合金缸體,經硬質氧化處理,表面質地堅硬,耐磨性強.

2)、緊湊的雙活塞齒輪、齒條式結構,嚙合精確,傳動平穩,安裝位置對稱,輸出扭矩恒定.

3)、活塞、齒條和輸出軸的活動部位均安裝F4導向環,實現低摩擦,長壽命,避免金屬間的接觸.

4)、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理.

5)、單氣控型執行器的彈簧經預壓后安裝,可安全、方便的拆卸和組裝.

6)、AT氣動執行器在全開和全關位置均可進行0度和90度正負5度的雙向行程調節.

7)、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR標準,確保AT氣動執行器間的互換性和方便安裝電磁閥、限位開關等附件.

8)、輸出軸的安裝連接孔有多種形狀(四方孔、軸鍵孔、扁孔)供選擇

9)、外形美觀而精巧,重量輕,具有防水密封結構.

10)、有常溫型、高溫型、低溫型.在常溫工作條件下使用橡膠,在高溫或低溫時采用氟橡膠或硅橡膠

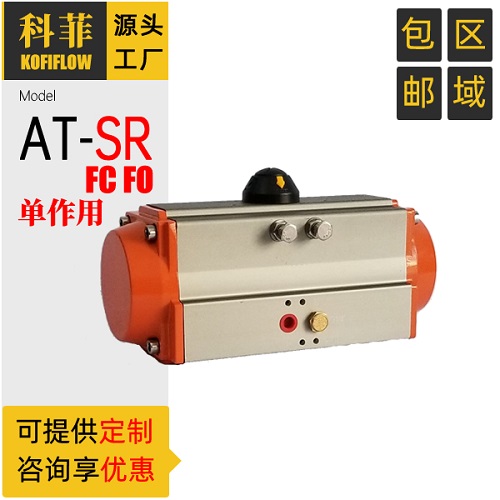

單作用系列型號:

SR單作用系列:SR52,SR63,SR75,SR83,SR92,SRS105,SR125,SR140,SR160,SR190,SR210,SR240,SR270,SR300,SR350,SR400等.

RT-SR單作用系列 :RT020-SR RT035-SR RT050-SR RT075-SR RT110-SR RT160-SR RT255-SR RT435-SR RT665-SR RT1000-SR RT1200-SR RT1800-SR RT2700-SR.

KFF科菲新一代閥門氣動執行器別名叫法(氣動執行器關鍵字):

氣動執行器,閥門氣動執行器,氣動閥門執行器,氣動閥門驅動裝置,氣動執行機構,氣缸,氣動頭,雙作用氣動執行器,單作用氣動執行器,彈簧復位型閥門氣動執行器,常開型氣動執行器,常閉型氣動執行器,鋁合金氣動執行器,不銹鋼氣動執行器,活塞式氣動執行器,撥叉式氣動執行器看,齒輪鏈條式氣動執行器,角行程閥門氣動執行器, 氣動執行器,意大利式氣動執行器,可替代進口型氣動執行器等.

KFF科菲AT系列閥門氣動執行器-說明:

欲了解AT/SR氣動執行器性能參數、AT/SR氣動執行器連接尺寸、AT/SR氣動執行器輸出扭矩、AT/SR氣動執行器材質說明、AT/SR氣動執行器選型說明、AT/SR氣動執行器安裝調試及維護說明、AT/SR氣動執行器價格等信息,請致電本公司或者在線咨詢.

AT雙作用氣動執行器KFF AT52 AT63 AT75 AT83 AT92是浙江科菲流體控制有限公司的主要產品,我們的產品負責人是小韓,有需要的朋友請直接撥打我的電話0577-67361831,我們的地址是,期待與您的合作!
