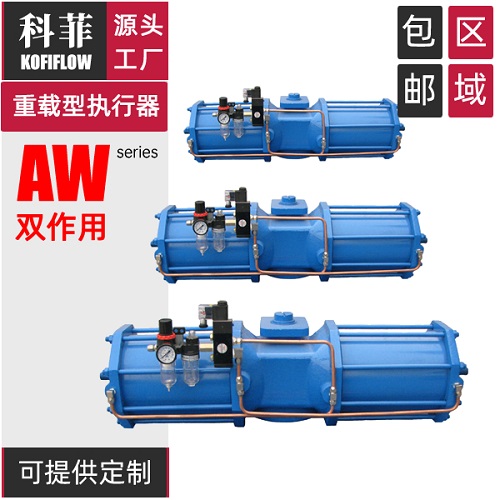

AW系列閥門氣動執行器

AW Pneumatic Valve Actuator

KFF科菲AW系列閥門氣動執行器分為雙作用和單作用式(彈簧復位),兩個分體氣缸,輸出扭矩大,動作靈活平衡;,塞桿鍍硬鉻,有很好的抗磨性;所有滑動部件之間配有無油潤滑軸和導向環以降低磨擦系數,延長使用壽命AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥等轉角行程閥門的啟、閉和調節,也可用于其它回轉運動的場合,是實現工業管道自動化控制的理想裝置.

KFF科菲AW雙作用氣動執行器型號選配說明(供參考):

使用雙作用執行器,先確定閥門的扭矩,在正常使用條件下,推薦安全系數為15～20%.再根據閥門使用的流體介質增加安全值.對清潔、潤滑介質增加20%安全值;水蒸氣或非潤滑液體介質增加25%安全值;對非潤滑的漿料液體介質增加40%安全值;非潤滑的干氣介質增加60%安全值;非潤滑的顆粒介質增加80%安全值.非潤滑用氣體輸送的顆粒粉料介質增加100%安全值; 根據上計算的扭矩值及使用氣源壓力查找雙作用執行器的扭矩表,就可得到準確AW氣動執行器型號.

KFF科菲AWS單作用(彈簧復位)氣動執行器型號選配說明(供參考):

使用單作用執行器,根據上述計算的扭矩值及使用氣源壓力,查找單作用扭矩表,先查得彈簧復位終點,再查氣源工作壓力終點,氣源壓力扭矩應該大于彈簧復位扭矩,可得到準確的AWS型號. 說明:AWS單氣控型輸出扭矩表中,彈簧復位"終點"扭矩即為關閉閥門的扭矩,彈簧復位"開始"扭矩即為打開閥門時的扭矩.相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩,氣源壓力終點扭矩即為打開閥門的扭矩.

KFF科菲AW系列閥門氣動執行器主要結構特點

1)、AW系列氣動執行器分為雙作用式和單作用式(彈簧復位),兩個分體氣缸,容易制造大尺寸缸體.滿足各種大型旋轉類閥門的需求.

2)、輸出扭矩大,動作靈活平穩,缸體內壁和活塞軸鍍硬鉻,具有很好的抗磨性,所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數,延長使用壽命,AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥.

3)、回轉角度:雙作用式=90°,單作用式=90°從兩端可調節角度±5°

4)、有常溫型、高溫型、低溫型.工作環境溫度:-20°～90℃.高溫型:-20°～180℃,低溫型:-40°～90℃在常溫工作條件下使用橡膠,在高溫或低溫時采用氟橡膠或硅橡膠

5)、氣源:過濾、干燥或加潤滑油的潔凈空氣,最小氣壓,大氣壓.

6)、基本設計:氣動雙氣缸雙活塞齒輪齒條式傳動機構.型號AW=雙作用式;型號AWS=單作用式(彈簧復位).

KFF科菲AW系列閥門氣動執行器主要型號:

雙作用系列:AW13,AW17,AW20,AW22,AW25,AW28,AW35,AW40等.

單作用系列:AWS13,AWS17,AWS20,AWS22,AWS25,AWS28,AWS35,AWS40等.

KFF科菲AW系列閥門氣動執行器別名叫法(氣動執行器關鍵字):

氣動執行器,閥門氣動執行器,氣動閥門執行器,氣動閥門驅動裝置,氣動執行機構,氣缸,氣動頭,雙作用氣動執行器,單作用氣動執行器,彈簧復位型閥門氣動執行器,常開型氣動執行器,常閉型氣動執行器,雙活塞式氣動執行器,撥叉式氣動執行器,角行程閥門氣動執行器,大扭矩閥門氣動執行器,鑄鐵氣動執行器等.

KFF科菲AW系列閥門氣動執行器-說明:

欲了解AW/AWS氣動執行器性能參數、AW/AWS氣動執行器連接尺寸、AW/AWS氣動執行器輸出扭矩、AW/AWS氣動執行器材質說明、AW/AWS氣動執行器選型說明、AW/AWS氣動執行器安裝調試及維護說明、AW/AWS氣動執行器價格等信息,請致電本公司或者在線咨詢.

AW系列閥門氣動執行器 撥叉式氣動裝置 大扭矩大閥門用氣缸是浙江科菲流體控制有限公司的主要產品,我們的產品負責人是小韓,有需要的朋友請直接撥打我的電話0577-67361831,我們的地址是,期待與您的合作!
