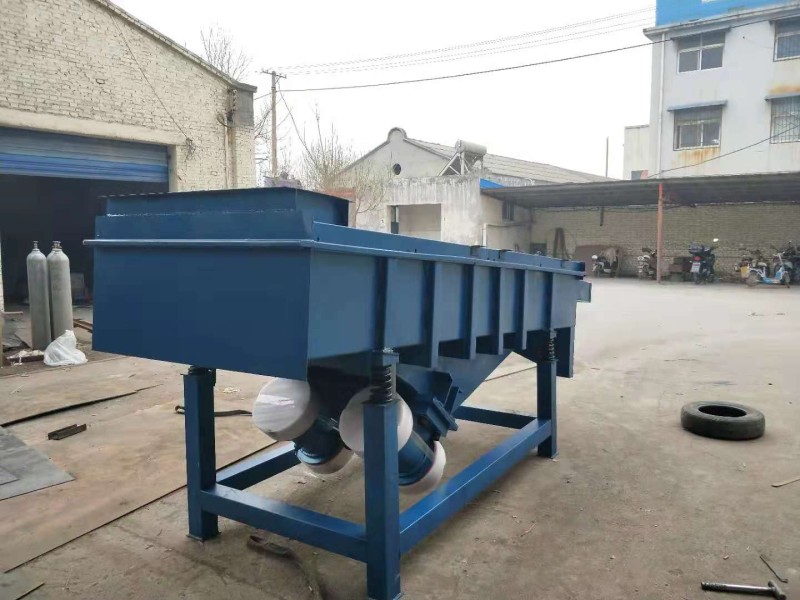

DZSF系列直線振動篩簡介:



XFZ系列直線振動篩利用振動電機澈振作為振動源,使物料在篩網上被拋起,同時向前做直線運動,物料從給料機均勻地進入篩分機的進料口．通過多層篩網產生數種規格的篩上物、篩下物,分別從各自的出口排出.具有耗能低、產量高、結構簡單、易維修、全封閉結構．無粉塵溢散．自動排料等特點,更適合于流水線作業.

DZSF直線振動篩優點:

1、處理量大、精度高、耗能低、易于生產線結合、噪音低、篩網使用壽命長

2、材質可選SUS304不銹鋼,內部無衛生死角,適用于食品、化工

3、布料器設計(選配))設備使用效率高,降低生產成本

4、高度、傾斜角度、除塵口及進、出料斗按需針對設計,真正適合您的篩分設備

5、移動式設計,既能靈活移動,工作時又穩固如山,想您所想,匠心制造

6、風冷設計,防爆電機,物料篩分同時進行降溫處理

7、選用更好的ZTD系列振動電機,激振力更大,更穩定,耗能更低,壽命更長

8、適用于粒度在-10mm,含水量<70%,無粘性的各種干式粉狀物料的篩分

9、進、出料口朝向、位置可靈活設計,可無縫對接各種生產線、生產工序等

DZSF系列直線振動篩工作原理:

直線振動篩是采用慣性激振器來產生振動的,其振源由電動機帶動激振器,激振器有兩個軸,每個軸上有一個偏心重,而且以相反方向旋轉,故又稱雙軸振動篩,由兩個齒輪嚙合以保證同步,當兩個軸偏心轉動時,兩個偏心重產生的離心力F,在x軸上的分量相互抵消,在y軸的分量增加,使其在y軸產生一個往返的激振力,使篩箱在y軸方向上產生往復的直線軌跡振動,顆粒在篩面的振動下產生拋射與回落,從而使物料在篩面的振動過程中不斷向前運動.其激振力是由電機通過三角皮帶帶動激振器旋轉而產生的.



DZSF直線振動篩的安裝:

直線振動篩主要使用坐式安裝,根據需要也可以采用吊式安裝,振動篩由帶有篩網的篩體、兩臺振動電機、支撐彈簧及底座等主要部分,兩臺振動電機對稱地安裝于篩體的兩側,電機軸相互平行與垂直線成一定的傾角

橡膠彈簧在出廠前已進行鋼度測試,應選擇剛度相同(或相近)的彈簧配置在同一臺振動篩的不同支撐部位.安裝時把橡膠彈簧置于下支撐座上,使支撐座上的凸臺進入彈簧的內孔,然后吊裝主體,一定要使橡膠彈簧的上下內孔均與支撐板的凸臺對中,將篩箱垂直下落,置于橡膠彈簧上,此時各支撐點橡膠彈簧的高度應一致,誤差不得大于2mm,篩機各部分的鏈接必須牢固可靠,所有螺栓不得有任何松動,各零件部位不得有任何異常聲響,主體上參振部分與周圍固定物之間的最小間隙為30-50mm

按照電機安裝位置劃分的直線振動篩

上振式直線振動篩

上振式直線振動篩的電機安裝在設備的上部,其振動方向向下.這種設計可以有效地利用重力,從而增強物料的流動性,適合處理塊狀物料或較重的顆粒物.常見于礦山、冶金等重工業.

下振式直線振動篩

下振式直線振動篩的電機則安裝在設備底部,振動方向向上,增加了物料在篩分過程中的跳躍性,適合細粒物料的篩分和精細分級,工業應用包括食品、化工等領域

側振式直線振動篩

側振式設計是將電機安裝在設備的側部,使振動方向與物料的流動方向形成一定的角度.這種設計不僅提高了篩分的均勻性,也允許設備在空間布局上有更大的靈活性,適用于多層篩分的復雜應用場景.
