儀器簡介

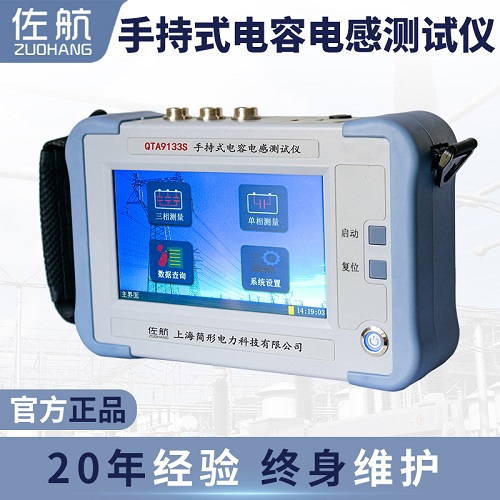

佐航QTA9133S電容電感測試儀針對變電站現場高電壓并聯電容器組測量時存在的問題而設計,并參考 -1989《高電壓并聯電容器》、 DL/T840-2003《高壓并聯電容器使用技術條件》和 JB5346-1998《串聯電抗器》等國家標準而專門研制,主要是對無功補償裝置的高電壓并聯電容器組和電抗器進行測量.
    本儀器采用高速微處理器,同步采集被試品的電壓信號和電流信號,自動計算電容值、電感值和無功功率等值.現場測量電容器無需拆除連接線,簡化試驗過程、有效提高工作效率、避免損害電力設備.試驗結束后自動計算每相電容器容量和其它參數,極易判別電容器的品質變化及器件間連接導體故障.



功能特點

l  本儀器可在不拆線情況下測量成組并聯電容器的單個電容(單相電容及三相電容均能測量),同時本儀器也能測量各種電抗器的電感量,滿足現場的多種使用.

l  測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據;

l  儀器使用異頻電源輸出進行測試,大大提高了現場的抗干擾能力,可在高強度磁場中進行測試而精度不受影響.

l  七寸高亮度觸摸彩色液晶,強光下顯示清晰,全觸屏操作,中英文自由切換

l  儀器內置大容量非易失性存儲器:可存儲200組測量數據.

儀器配有U盤接口,可存儲任意組測量數據(受U盤容量-) .

l  儀器內置高精度實時時鐘功能:可進行日期及時間校準.

l  儀器可外接打印機打印測量數據,便于無紙化辦公. (選配)

l  儀器內置鋰電池電源,方便戶外使用.



技術參數

電容測量范圍及精度
可測電容范圍	～10000uF	準確度	±(讀數1%+)
可測電感范圍	50uH ～20H	準確度	±(讀數3%+)
可測電流范圍	5mA   ～2A	準確度	±(讀數3%+)
可測電阻范圍	20mΩ～20kΩ	準確度	±(讀數3%+Ω)
測試電壓
交流	100V±10%,55Hz	交流	8V±10%,55Hz
交流	40V±10%,55Hz	交流	2V±10%, 55Hz
使用條件及外形
工作電源	電池供電
儀器尺寸	252*160*65(mm)	外箱尺寸	425*335*210(mm)
主機重量	2KG	外箱重量(含主機)	8kg
環境溫度	-20℃～40℃	環境濕度	≤85%RH

佐航QTA9133S手持電容電感測試儀鋰電池是上海簡形電力科技有限公司的主要產品,我們的產品負責人是史龍艷,有需要的朋友請直接撥打我的電話18034026105,我們的地址是上海市奉賢區金海公路6055號11幢5層,期待與您的合作!
