儀器簡介

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目,能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患.為了滿足變壓器直流電阻快速測量的需要,我公司利用自身技術優勢研制了變壓器直流電阻測試儀.該儀器是集助磁法測試、三相測試(Yn,Y、△)和消磁功能于一體的新一代快速測試儀,是測量大型電力變壓器直流電阻的理想設備.屏幕采用真彩色大屏幕高分辨率液晶顯示屏,觸控加飛梭旋鈕操作,方便現場使用.具有中文菜單提示功能,操作簡便直觀,一次接線完成所有直阻測試項目,測試速度快,準確度高,量程寬.

功能特點

1 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試,并計算出三相不平衡率.

2 測試電源最高輸出電流20A,測試范圍0～25kΩ,滿足絕大多數變壓器的測試需求;并且集助磁法和消磁功能于一體,滿足現場試驗多種需求.

3 測試過程可自動計算5S、15S、30S內的電阻值變化率,可以輔助試驗人員判斷測試數據的穩定性,防止誤讀數據.

4 儀器具有反電動勢保護、斷線保護和斷電保護等多種保護功能.

5 儀器配有熱敏打印機,本機存儲數據200條,支持優盤海量存儲.

6 工業級7寸真彩大屏顯示,清新簡約顯示風格設計,全觸控加一鍵飛梭操作,為您創建舒適便捷的人機交互體驗.

技術參數

單相    500μΩ～25kΩ
電流檔位	測量范圍	電流檔位	測量范圍
20A	Ω? 1Ω	10A	1mΩ ?2Ω
5A	10mΩ ?4Ω	1A	Ω～ 20Ω
	Ω～ 200Ω	10mA	50Ω～ 2kΩ
<1mA	500Ω～ 25kΩ
三相
電流檔位	測量范圍	電流檔位	測量范圍
10A+10A	Ω ～ Ω	5A+5A	10mΩ ?Ω
1A+1A	Ω ～ Ω	+	Ω ～ 80 Ω
技術指標
準確度	±(讀數×%+2字)	分辨率	Ω
使用條件及外形
工作電源	AC220V±10%	電源頻率	50/60Hz
使用溫度	-10℃～50℃	相對濕度	<90%,不結露
主機重量	9kg(不含測試線)	主機尺寸	400mm(長)X   315mm(寬)X 223mm(高)

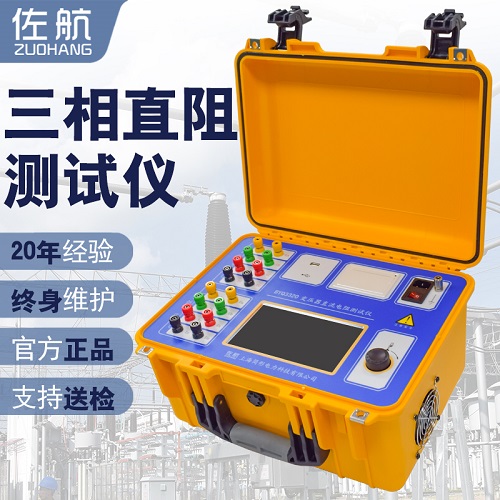

佐航BYQ3320變壓器直流電阻測試儀20A帶自動助磁消磁功能是上海簡形電力科技有限公司的主要產品,我們的產品負責人是史龍艷,有需要的朋友請直接撥打我的電話18034026105,我們的地址是上海市奉賢區金海公路6055號11幢5層,期待與您的合作!
