儀器簡介

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目,能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患.為了滿足變壓器直流電阻快速測量的需要,我公司利用自身技術優勢研制了變壓器直流電阻測試儀.該儀器是集三相測試(Yn,Y、△)和消磁功能于一體的新一代快速測試儀,是測量大型電力變壓器直流電阻的理想設備.屏幕采用真彩色高分辨率工業顯示屏,全觸控操作,具有中文菜單提示功能,操作簡便直觀,測試速度快,準確度高,量程寬.

功能特點

1 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試,并計算出三相不平衡率.

2 測試電源最高輸出電流20A,測試范圍0～200Ω,滿足絕大多數變壓器的測試需求;并且具有消磁功能,可減小大電流測試時變壓器剩磁大的危害.

3 測試過程可自動計算5S、15S、30S內的電阻值變化率,可以輔助試驗人員判斷測試數據的穩定性,防止誤讀數據.

4 儀器具有反電動勢保護、斷線保護和斷電保護等多種保護功能.

5 儀器配有熱敏打印機,本機存儲數據200條,支持優盤海量存儲.

6 工業級7寸真彩大屏顯示,清新簡約顯示風格設計,全觸控操作,為您創建舒適便捷的人機交互體驗.

技術參數

單相    500μΩ～200Ω
電流檔位	測量范圍	電流檔位	測量范圍
20A	Ω? 1Ω	10A	1mΩ ?2Ω
5A	10mΩ ?4Ω	1A	Ω～ 20Ω
	Ω～ 200Ω
三相
電流檔位	測量范圍	電流檔位	測量范圍
10A+10A	Ω ～ Ω	5A+5A	10mΩ ?Ω
1A+1A	Ω ～ Ω	+	Ω ～ 80 Ω
技術指標
準確度	±(讀數×%+2字)	分辨率	Ω
使用條件及外形
工作電源	AC220V±10%	電源頻率	50/60Hz
使用溫度	-10℃～50℃	相對濕度	<90%,不結露
主機重量	9kg(不含測試線)	主機尺寸	400mm(長)X   315mm(寬)X 223mm(高)

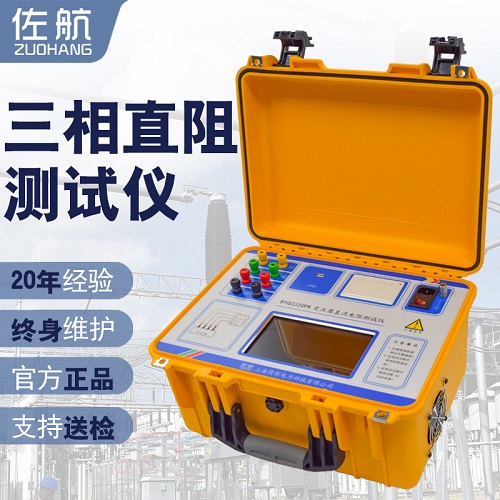

BYQ3320PK佐航20A變壓器直流電阻測試儀帶消磁是上海簡形電力科技有限公司的主要產品,我們的產品負責人是史龍艷,有需要的朋友請直接撥打我的電話18034026105,我們的地址是上海市奉賢區金海公路6055號11幢5層,期待與您的合作!
